Заглушки эллиптические в Краснодаре и Краснодарском крае

Наши партнёры

Эллиптические сварные заглушки являются ключевыми компонентами трубопроводных систем, предназначенными для герметичного закрытия труб и сосудов, работающих под давлением. Эти изделия изготавливаются из высококачественной стали, что обеспечивает их надежность и долговечность. Эллиптическая форма заглушек обеспечивает оптимальное распределение напряжений в стенках, что позволяет им выдерживать высокое давление и температуру, делая их идеальными для использования в системах отопления, водоснабжения, а также в нефтегазовой и химической отраслях.

Заглушка ст эллиптическая отличается высокой прочностью конструкции и широко применяется на промышленных трубопроводах различного назначения. Благодаря сварному соединению, эллиптические заглушки гарантируют герметичность и устойчивость к коррозии, что позволяет применять их в агрессивных условиях.

Они обеспечивают эффективное закрытие трубопроводов и сосудов, что является важным аспектом безопасности и надежности всей трубопроводной системы. Эллиптические сварные заглушки способны предотвратить утечки и обеспечить долговечность эксплуатации установки, что делает их незаменимыми в различных сферах промышленности. Вы можете купить заглушку стальную приварную эллиптическую напрямую у производителя для эксплуатации под сварку в системах различного давления.

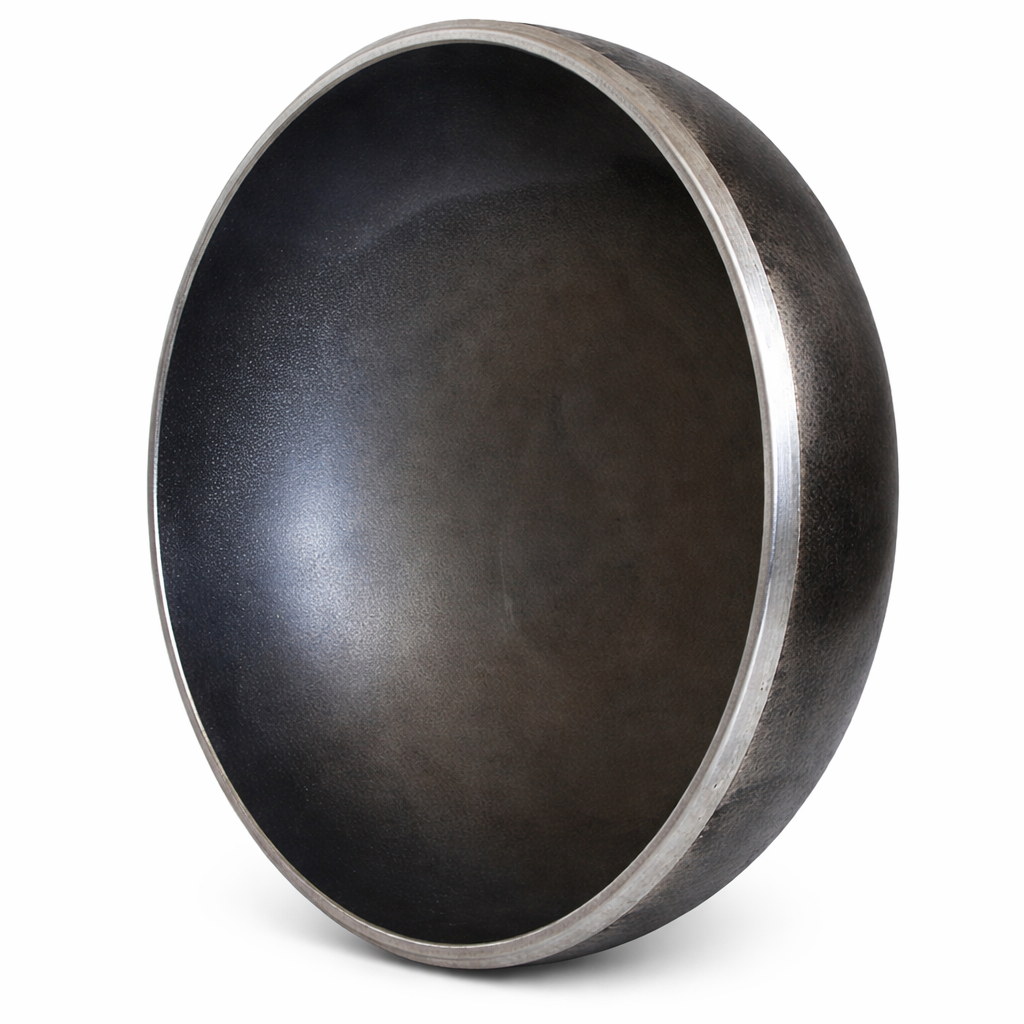

Заглушки эллиптические
Рассчитать стоимость
Получить консультацию
Заглушки эллиптические

Почему выбирают завод «ТагМаш»

🏭
Собственное производство
Изготавливаем продукцию на собственной производственной базе без посредников.
⚙️
Инженерный подход
Учитываем технические требования, характеристики изделия и условия его применения.
📄
Документы производителя
Предоставляем паспорта изделий, техническую документацию и необходимые документы.
🛠
Монтаж под ключ
Выполняем доставку, монтаж и установку оборудования на территории заказчика.
🔩
Производство металлоконструкций
Изготавливаем изделия различных типов и исполнений под задачи заказчика.
📦
Доставка по России и СНГ
Организация поставки оборудования на объект.

Нормативно-правовые акты используемые для производства заглушек эллиптических

Нормативно-правовые акты — важная часть производства, с которой мы вас ознакамливаем. Производство осуществляется в соответствии с требованиями ГОСТ и отраслевых ТУ:

ОСТ 26 291-94
ГОСТ 6533-78
ТУ 1468-284-20872280-2005
ТУ 51-467-89

Виды эллиптических заглушек

Стандарт Тип/Буква Название исполнения Ру, МПа Dу, мм Конструктивные особенности Материал Примечание
ОСТ 26 291-94 — Днище эллиптическое сварное (лепестковое) 1,6 1000 Сварное из центральной заглушки и лепестков. Расстояние от центра до кругового шва ≤ Dвн/3 09Г2С/Ст3 Общие технические условия. Разрешает сварные заготовки из частей, п.1.4.2–1.4.3
— Днище эллиптическое сварное (лепестковое) 2,5 1400 Сварное из центральной заглушки и лепестков. Толщина S=20 мм 09Г2С Для крупных диаметров. Допускается утонение стенки до 15%
— Днище эллиптическое сварное (лепестковое) 4,0 250 Сварное из штампованных лепестков и шарового сегмента 12Х18Н10Т Для нержавеющей стали. Контроль швов 100% радиографией
— Днище эллиптическое сварное (лепестковое) 1,6 300 Сварное из частей. Толщина S=10 мм 09Г2С Межлепестковые швы на расстоянии не менее 100 мм
— Днище эллиптическое сварное (лепестковое) 2,5 800 Сварное из лепестков. Толщина S=14 мм 09Г2С Для промышленных трубопроводов
ГОСТ 6533-78 ДЗ Днище эллиптическое отбортованное (размерная база) 1,6–4,0 133–4500 Основные размеры: Dн, H, R, S. Используется для определения геометрии сварных аналогов 09Г2С/Ст3/12Х18Н10Т Базовый стандарт на размеры. Высота H=0,25×Dн, радиус R=Dн
ЗС Днище сферическое отбортованное (размерная база) 1,6–4,0 50–1000 Основные размеры для сферических днищ. Применяется для малых диаметров 09Г2С/12Х18Н10Т Сферические днища малого диаметра
— Размерный ряд для сварных аналогов 2,5–4,0 300–1420 Соответствие размеров: Dн=325–1420 мм, H=81–355 мм 09Г2С/Ст3 По данным исходной таблицы
ТУ 1468-284-20872280-2005 Э Заглушка эллиптическая сварная 4,0 25 Сварная конструкция, DN25, S=2,0 мм 20/09Г2С Для нефтепромысловых сред. Масса 0,06–0,12 кг
Э Заглушка эллиптическая сварная 4,0 50 Сварная конструкция, DN50, S=2,5 мм 20/09Г2С Высота h=15–25 мм
Э Заглушка эллиптическая сварная 16,0 100 Сварная конструкция, PN160, S=6,0 мм 09Г2С Для высокого давления
Э Заглушка эллиптическая сварная 32,0 200 Сварная конструкция, PN320, S=12,0 мм 13ХФА Максимальное давление по ТУ
ТУ 51-467-89 ЗЭ Заглушка эллиптическая сварная 12,5 25 Для высокого давления, DN25, S=4,0 мм 20/09Г2С Масса 0,04–0,07 кг
ЗЭ Заглушка эллиптическая сварная 16,0 50 Для высокого давления, DN50, S=4,5 мм 09Г2С Масса 0,12–0,18 кг
ЗЭ Заглушка эллиптическая сварная 25,0 100 Для высокого давления, DN100, S=6,0 мм 09Г2С Масса 0,45–0,55 кг
ЗЭ Заглушка эллиптическая сварная 28,0 300 Для высокого давления, DN300, S=8,0 мм 14Г2АФ Максимальное давление по ТУ

Преимущества эксплуатации стальных заглушек эллиптических

  • надежность соединений;
  • отсутствие утечек;
  • долговечность;
  • устойчивость к коррозии;
  • разнообразие форм и размеров;
  • cнижение количества соединений;
  • устойчивость к высоким температурам;
  • экономия пространства.

Сталь эллиптическая, применяемая при производстве заглушек, подбирается с учетом рабочих нагрузок, температуры эксплуатации и характеристик транспортируемой среды.

Завод «ТагМаш» предлагает купить надежные детали трубопровода различных размеров и комплектации. В зависимости от потребностей мы изготовим изделия для эксплуатации в промышленности, энергетике и нефтегазовой отрасли.

Выгоды сотрудничества с «ТагМаш»

  • Возможность обсудить заказ и его стоимость в телефонном режиме по номеру 8 800 500-34-69 мнгк.
  • Изготовление изделий согласно требованиям ГОСТ в сжатые сроки 3-5 дней при отсутствии готовых на складе.

Наш завод — собственное модернизированное предприятие, поэтому стоимость стальных сварных отводов доступна, а качество соответствует высоким стандартам. Звоните или пишите в форму обратной связи, чтобы обеспечить бесперебойное функционирование ваших систем.

Производство металлоконструкций на заводе «ТагМаш»

Производственный процесс включает подготовку материалов, изготовление элементов, сварочные работы, контроль качества и подготовку готовой продукции к поставке заказчику.
1. Подготовка материалов
Контроль металла, подготовка деталей и заготовок.
2. Изготовление элементов
Производство по типовым проектам, техническому заданию и индивидуальным чертежам.
3. Сварочные работы
Сборка элементов конструкции с контролем качества соединений.
4. Контроль качества
Проверка геометрии, соответствия проекту и качества изготовления.
5. Защитное покрытие
Нанесение защитных покрытий для эксплуатации конструкции.
6. Погрузка и доставка
Подготовка оборудования к транспортировке на объект.

Изготавливаем металлоконструкции различных типов и исполнений для промышленных, строительных, коммунальных, сельскохозяйственных и других объектов. Работаем со стандартными изделиями и выполняем производство по индивидуальным чертежам и техническому заданию заказчика. Каждый этап производства контролируется для обеспечения соответствия готовой продукции требованиям заказа.

Где применяются стальные детали трубопровода

Стальные детали трубопроводов используются при строительстве, ремонте и эксплуатации различных трубопроводных систем. Тип изделия и его исполнение подбираются с учетом назначения объекта, параметров трубопровода и условий эксплуатации.

🏘
Посёлки и СНТ

Использование деталей при устройстве и ремонте систем водоснабжения и инженерных сетей.

🚜
Фермерские хозяйства

Комплектующие для трубопроводных систем сельскохозяйственных объектов.

🏭
Предприятия

Детали для производственных, технологических и инженерных трубопроводов.

🏢
ЖКХ

Использование деталей при строительстве, ремонте и модернизации коммунальных сетей.

🏗
Производственные объекты

Комплектующие для трубопроводов промышленных зданий, сооружений и оборудования.

🌾
Агропромышленность

Детали для трубопроводных систем сельскохозяйственных и перерабатывающих предприятий.

Рассчитать стоимость металлоконструкций

Вы получите:
  • Коммерческое предложение
  • Стоимость изготовления
  • Сроки производства
  • Чертёж конструкции
  • Консультацию инженера

    Нажимая кнопку «Рассчитать стоимость» соглашаюсь с политикой конфиденциальности и даю согласие на обработку персональных данных

    Этапы реализации проекта

    1 Обсуждение заказа
    Уточняем тип продукции, количество, размеры и требования заказчика.
    2 Согласование параметров
    Согласовываем технические характеристики, исполнение, сроки и стоимость.
    3 Подготовка производства
    Подготавливаем материалы, заготовки и необходимые производственные операции.
    4 Изготовление
    Изготавливаем продукцию на собственной производственной площадке.
    5 Контроль качества
    Проверяем размеры, геометрию и соответствие готовой продукции требованиям заказа.
    6 Погрузка и доставка
    Подготавливаем продукцию к отгрузке и организуем доставку заказчику.
    7 Передача документов
    Передаем паспорт, техническую документацию и другие необходимые документы.
    Рассчитать проект

    Гарантии производителя

    Работая напрямую с заводом «ТагМаш», заказчик получает продукцию от производителя, техническую документацию и сопровождение заказа на всех этапах.
    Производитель напрямую
    Без посредников. Вы получаете оборудование непосредственно от изготовителя.
    Техническая документация
    Предоставляем паспорт изделия, проектные материалы и необходимые документы.
    Контроль производства
    Каждая конструкция проходит этапы проверки качества.
    Монтаж и сопровождение
    Помогаем на всех этапах: от расчёта до ввода в эксплуатацию.
